復活のCLE
分解編
それではCLEを分解してみましょう。
・軍艦部
- 巻き上げレバーのカバーをゴムで押さえながら時計回りにまわして外します。逆ネジですので注意してください。
- 巻き上げレバーを固定しているネジをカニ目でゆるめて外します。
- ネジの下にあるバネと一緒にレバーを取り外します。
- レバーの下に巻き上げの遊び角を作る部品があるので,これも外してしまいます。
- すると白いビスが2つ出てきます。これを2つとも外すと巻き上げ軸のカバーが外れてくれます。
- シャッターボタンの周りのネジをカニ目でゆるめて外します。この時シャッターボタンがバネで飛び出さないように気をつけてください。
- シャッター速度の書かれたカバー,ISO感度の書かれたアルミ板とバネを外してしまいます。
- シャッター速度ダイアルを外します。
- ホットシューのネジを隠している黒い化粧板を外します。X接点の奥の小さな穴に先の細い針を入れて持ち上げ,化粧板を手前に引き出すと外れます。
- 4つのビスが姿を現しますが,左下の白いビスだけを外せばよいです。
- 続いてレリーズケーブルコネクタの周りのネジをカニ目で外します。
- レンズマウントの頂点の位置にあるビスを外します。他のビスは外す必要はありません。
- 慎重に軍艦部を持ち上げます。配線などはありません。

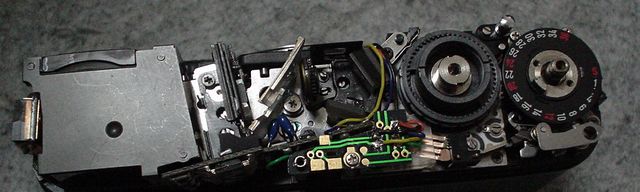

復活前の軍艦部内部
・ボトムカバー
- 電池ケースのそばにある黒いビスをゆるめて外します。
- 巻き上げノブを持ち上げ,その下にある黒いビスを3つ外します。ノブのハンドルを出しておき,ノブの切欠きからドライバを差し込んでまわしてください。
- ノブをつまみ,慎重に引き上げます。この時,裏蓋を開ける爪のような部品も一緒に外れますので,注意してください。
- これでボトムカバーが外れます。電池ケースからの配線があるので,気をつけてください。

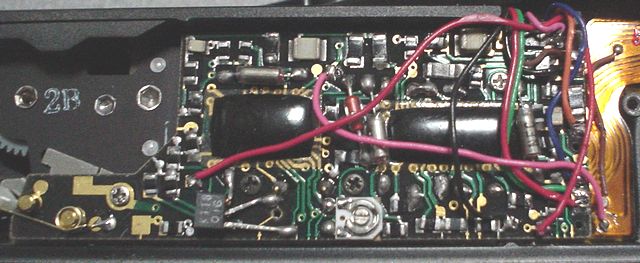

ボトムカバーを外したところ。基板の裏側に大型のコンデンサとSPDが取り付けられている。
・前カバー
- 貼り皮をはがします。
- 前カバーをボディーに固定する太いビスが4つありますので,これを全部外します。
- 続いて前カバーとシャッターユニットを固定する細いビスが3つありますので,これを外します。

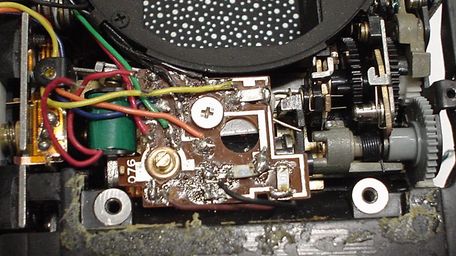

前カバーの下にあるソレノイドの駆動回路

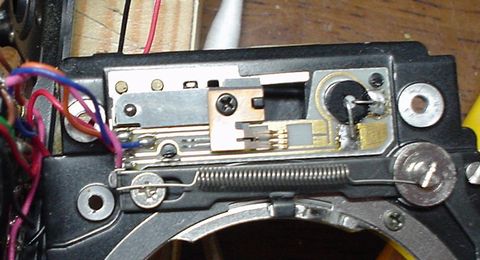

- この段階で前カバーは外れますが,視野切り替えのレバーが壊れやすいのと,電源スイッチ周辺の配線が切れやすいので注意してください。
・ここから先は
ここから先は,私自身は分解していません。少なくともメカに問題がないのであれば,下手に触らない方が良いというのが私の持論です。
ただ,前カバーを外し,基板をはずしてしまうと,場合によってはシャッタードラムとシャッター巻き上げギアとのかみ合わせがずれてしまうことがあるようで,気付かずに組み上げるとシャッターが完全にチャージされないという問題が出る場合があります。ですので,ギアに打たれた赤いマーキングに注意しておいて下さい。
