　まさかの自作失敗で動作がかなわないADTPro。ここで悔しがっていても前に進まないので，不本意ながら別の方法を考えてみます。

　オーディオ経由は非現実です。なら残った方法はイーサーネットだけ。

　しかし，AppleIIの時代にイーサーネットなんて，どう考えても不自然です。純正品のカードもなかったはずですし，ならどんなカードを用意すればよいのやら・・・

　調べてみると答えは簡単でした。イーサーネットカードは自作されたもの。しかもそれはすでにマニアの間では標準的なものになっており，ADTProもそれをサポートしています。

　そのカードとは，UthernetIIというものです。

　開発者が頒布するもの以外で完成品もキットもありません。基本的には公開された情報で自作です。しかし，イーサーネットの回路など作ったことがありません。どうしたものか・・・

　そもそも，AppleIIにTCP/IPならなんやらを実装できるのか？

　仕掛けは案外簡単でした。実は世の中には，ハードウェアでTCP/IPなどを組み込んでしまうイーサーネットコントローラICが存在します。W5100というチップなのですが，上位からは通信したい内容をレジスタでやりとりすれば，チップ内部ですべて処理され，内蔵されたPHYに出てくるという便利なものです。PHY内蔵だけでも一昔前なら超便利と言われたのにねえ。

　このW5100を使えば，非力なCPUでも少ないメモリでも，イーサーネットに繋がるマシンが作れます。実際，Arduinoでも標準的に使われているようです。

　しかし，W5100は0.4mmピッチのQFPです。これをハンダ付けするのも大変ですし，そもそも基板はどうするという話もあります。

　すると，なんとありがたい事に，W5100とイーサーネットのコネクタまで搭載した小さい基板が売られていました。チップ製造元が評価用に用意したもののようですが，組み込み用途にも十分使えるものです。

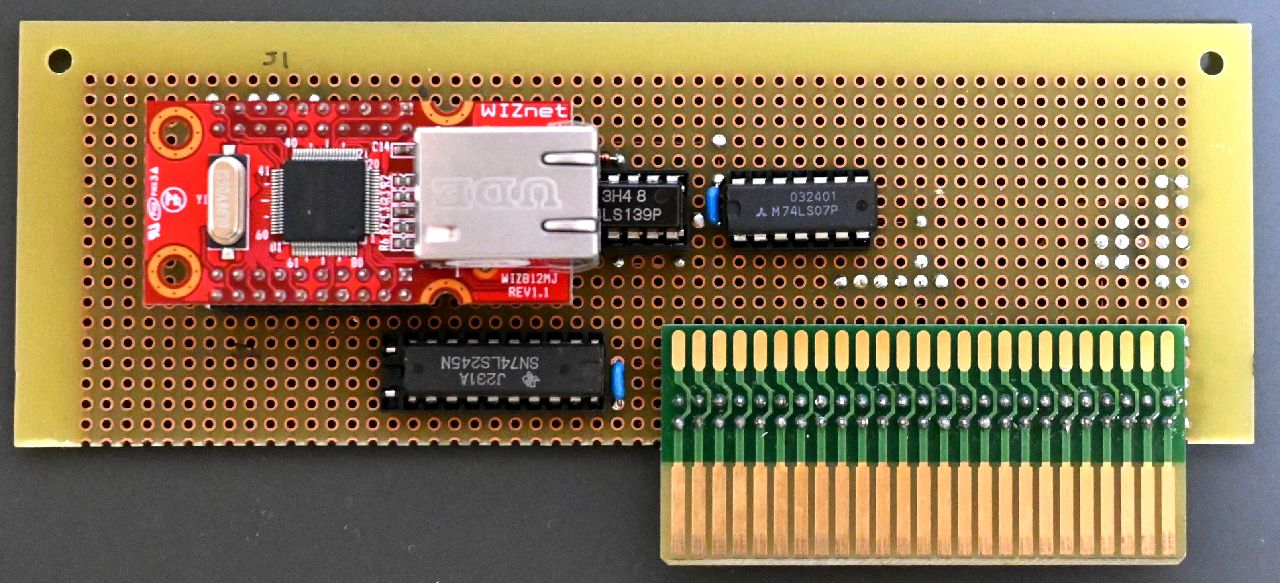

　W5100とAppleIIとの接続は簡単ですので，このボードを使えば1日もかからずUthernetIIのクローンが作れるでしょう。2500円とちょっと高いですが，早速注文です。

　W5100は5Vトレラントですので，基本的にはAppleIIのバスト直結出来ます。しかしUthernetIIではデータバスのバッファはもちろん，アドレスバスやコントロールバスにもシュミットのバッファを入れる念の入りようです。

　面倒な私は全部すっ飛ばして直結です。

　さくっと結線を終えて，マニュアルにあるモニタからのレジスタ読み書きテストは合格。しめしめ。

　しかし，ADTProでは動かず。DHCPで失敗します。IPアドレスを手動入力しても，実際の通信は出来ません。

　もしかしてIRQかと思って波形を見ますが，ヒゲのようなものが出ています。よく見ると，IRQはW5100の出力ですので，3.3Vが出ています。一方のAppleIIは入力ですが，オープンコレクタの出力端子が繋がるようになっているので，5Vでプルアップされています。

　ありゃ，W5100に5Vがかかってしまった。

　あわてて回路図通りに，オープンコレクタのバッファ（LS07を追加しますが，結果は変わらずで，ヒゲも出ているし動作もしません。この段階でW5100の破壊を疑い，チップだけを手配しました。（結果これは無駄に終わります）

　さらに波形を見ていくと，途中でDHCPに成功することもありますし，上手くいくとDirectoryコマンドまでは通ることがあります。差し込むスロットを2にすると上手く動くことが増える代わりに，7にするとさっぱり動きません。やはりバスですね，こりゃ。

　そこでLS245を追加。これは想定済みです。

　試してみますが，確かに安定しますし，DHCPも通ることが増えましたが，まだまだです。ならばと，回路図通りに他のバッファも追加しましょう。手持ちの関係でLS244を使います。

　うれしいことに，ここまでやると上手く動くようになりました。ADTProが初めてまともに動いた瞬間です。さすがにイーサーネットだけに高速です。

　この時，IRQを確かめてみますが，ヒゲは出ています。どうもヒゲは関係ないようです。IRQは使っていないんじゃないかと思っているところです。

　ようやくADTProがまともに動き出しました。長い時間をかけましたし，失敗もしました。でも，これでようやくゴールです。

　・・・といいたいところですが，あと3つ，ネタがあります。待て次号。
